地暖热水系统

别墅共三层,建筑面积300 m2，常住人口5人，卫生间3个，厨房一个，浴缸1个，根据实际情况需要安装有效太阳能集热面积80 m2 在晴好天气可达到百分之百的采暖和用水需求。但楼顶面积有限，只可摆放5台联集管集热器；其他集热器放在花园内，一层厨房西侧放置水箱。

　　实际安装联集管集热器10台,总集热面积为47.7m2（根据用户要求及实际情况）。辅助采暖方式：采用燃气锅炉辅助采暖相结合。


a、能满足家庭日常的家庭热水供应要求及辅助采暖；

b、系统自动控制，安全可靠，燃气锅炉和太阳能之间实现自动切换；

c、冬季采暖期进行供暖和生活热水供应，辅助能源采用用户自备的燃气锅炉辅助；

运行原理：

太阳能地板辐射采暖是一种以采集的太阳能作为热源，通过铺设于地板中的盘管加热地面进行供暖的系统，该系统是以整个地面作为散热面，其辐射换热量约占总换热量的60%以上，它是以辐射散热为主。常规的散热器是以对流式散热为主，其采暖效果不够理想，舒适性和卫生条件欠佳。因此，太阳能地板辐射采暖越来越受到人们的关注，它在北美及欧洲的发达国家已经被广泛地应用。

　　辐射采暖是依靠辐射传热的方式将热量传递到物体和人体表面，在辐射采暖正常运行的情况下，若室外温度相同，要想达到相同的舒适度，它的周围空气温度比对流采暖条件要求低3℃左右。因为地板辐射采暖的热媒温度为50℃以上的低温热水，这就使利用太阳能集热器成为可能。

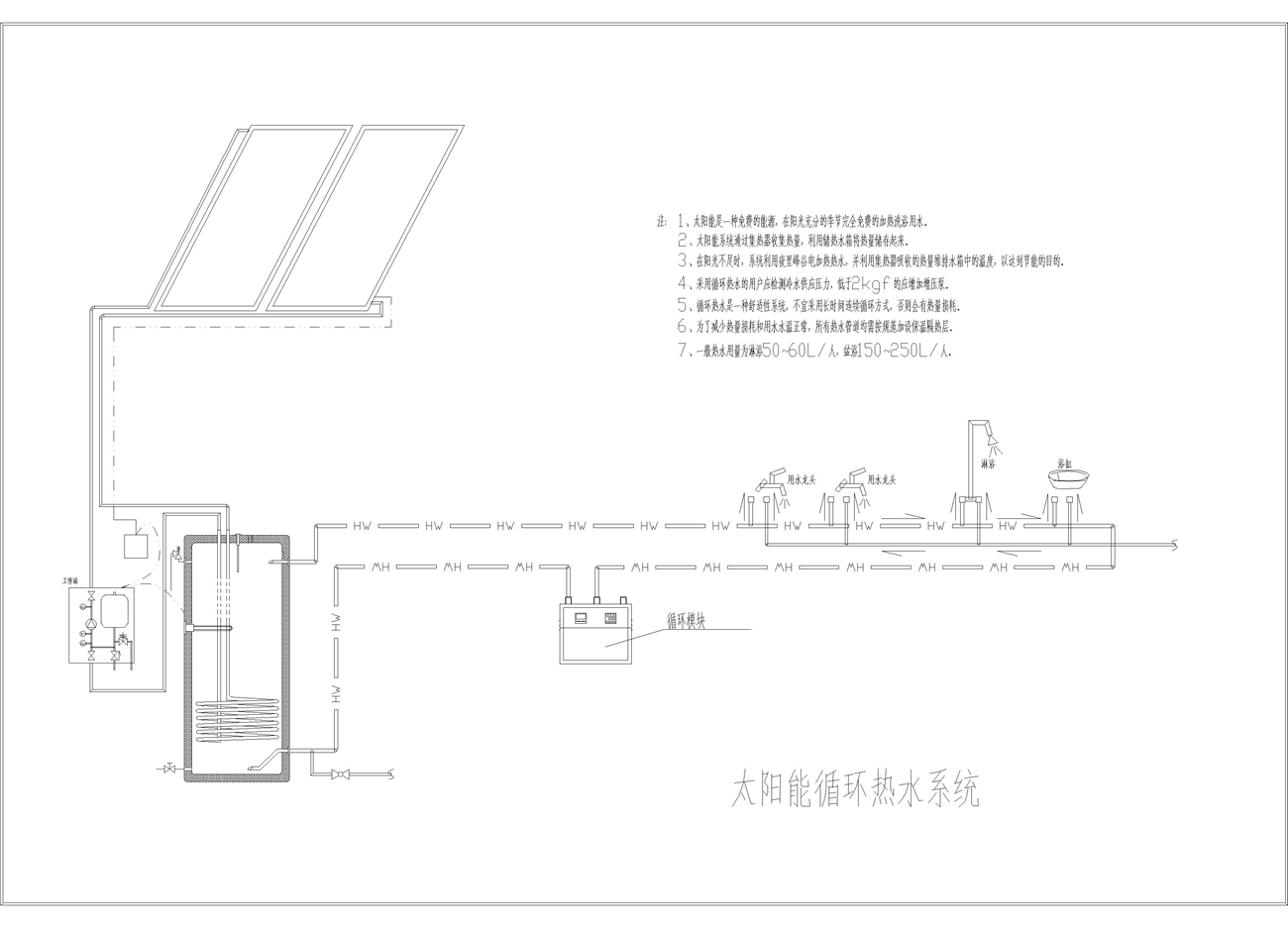

      典型的太阳能地板辐射采暖系统由太阳集热器，控制器，集热循环泵，蓄热保温水箱，辅助热源，供回水管，关断阀若干，三通阀，过滤器，循环泵，温度计，分水器，加热器等组成。


　　供暖系统的设计热负荷可用下式表示：Q= Q1+ Q2+ Q3+-Qd 　　　　　　　　　

　　其中，Q1为墙壁散热量，Q2为开关门散热量，Q3为排气孔耗热量，Qd为太阳辐射进入室内的热量。此系统是以辐射采暖为主（占60%以上），辅以对流传热。据《暖通规范》及实际工程设计情况， 在工程中，在仅知道建筑的总面积的情况下可采用以下采暖热指标进行计算。

　　热负荷是只室内18C，室外-9C（北京）的条件下，供暖需求量，用这个值去配置供暖设备，相当于在最大条件下的出力，北京通常每平米50瓦左右。

指标是在整个冬季不断变化的气候环境下，冬季实际总耗能除以时间得出的平均功率，北京冬天室外平均-1.6，室内保证16，这时的规定平米指标20.6瓦 。

　   热指标q=20.6W/㎡

　　热负荷Q= qA（300㎡）=6180w

　　每日热量Qr= 6.18kw×3600×24=533952KJ

　　北京的冬季（1月、2月、3月、12月）日照辐射量平均为9730 KJ/m2

太阳能的集热效率为55%

　    太阳能集热面积S=533952KJ/（9730 KJ/m2×55%）=99.77m2

　　根据用户要求及实际情况，只能安装集热面积4.77m2的10台，集热面积共47.7 m2。
